Jalages de hauteur

Un jauge de hauteur/hauteur est un dispositif de mesure permettant de déterminer la hauteur des objets et de marquer les objets à travailler. Il est utilisé en métallurgie ou en métrologie pour définir ou mesurer les distances verticales ; le pointeur est aiguisé pour agir comme un griffeur et aider à marquer les pièces à usiner.

Une jauge de hauteur peut également être utilisée pour mesurer la hauteur d'un objet en utilisant la face inférieure du scriber comme référence. La référence peut être fixée de façon permanente ou la jauge de hauteur peut être prévue pour ajuster l'échelle, ceci se fait en faisant glisser l'échelle verticalement le long du corps de la jauge de hauteur en tournant une vis d'avance fine en haut de la jauge ; ensuite, avec le griffeur réglé au même niveau que la base, l'échelle peut être ajustée à ça. Ce réglage permet d'utiliser différents scribers ou sondes, ainsi que d'ajuster les erreurs dans une sonde endommagée ou réaffûtée.

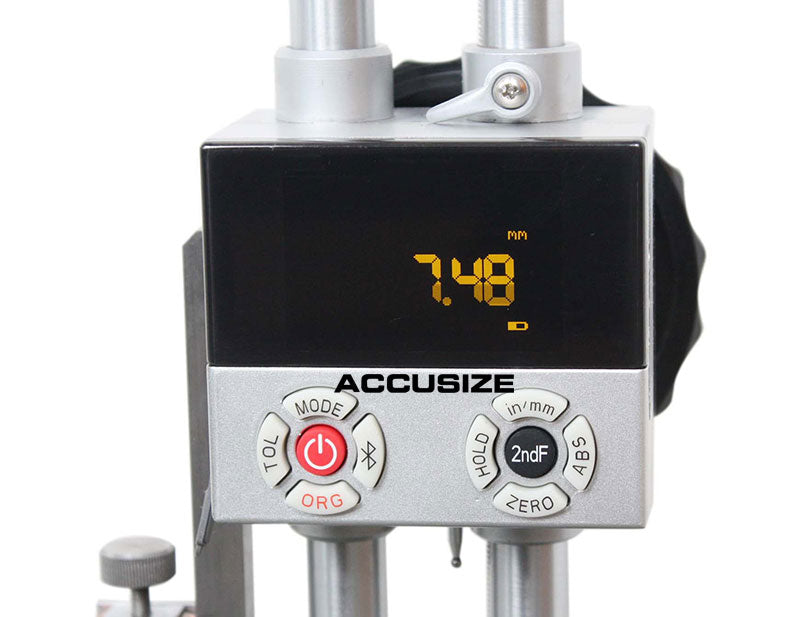

Dans la salle d'outils ou dans un atelier d'usinage, la différence entre une jauge de hauteur et une jauge de surface est que la jauge de hauteur comporte une tête de mesure (vernier, crémaillère fine et pignon avec cadran ou encodeur linéaire avec affichage numérique), alors que la jauge de surface n'a qu'un point de griffage. Les deux sont généralement utilisés sur une plaque de surface et ont une base lourde avec une face inférieure lisse et précise.
