Description

Centre à terre : 134mm (5"),
Centre pour s'adapter au cône Morse #4.
S' adapte avec un mandrin de type F de 6" ou 8".

Les têtes de division Vertex de haute qualité sont conçues et fabriquées avec un soin exigeant pour la coupe d'engrenages de précision, les fraises d'affûtage, les alésoirs, etc. Les têtes de division sont livrées avec 3 plaques de séparation, 1 x queue, 1 x plaque arrière de mandrin, 1 x chien central et 1 x centre. Filetage sur nez 1-1/2" x 8 TPI. Ratio : 40:1.

    La
  • tête de division peut se diviser dans n'importe quel angle par les méthodes directes, indirectes ou différentes. Le rapport entre le chaud et l'engrenage chaud est de 40:1 .Indexation indirecte de tous les nombres de 2 à 50 et de nombreux nombres jusqu'à 380 possible.
  • La broche trempée et rectifiée est fermement maintenue dans un roulement à rouleaux coniques. Le ver est durci et broyé aussi.
  • La tête pivotante peut être verrouillée à n'importe quel angle de 10º assure une rotation en douceur.
  • Tous les modèles ont un bec de broche fileté et une plaque de séparation à 24 trous avec une conversion facile en indexation directe rapide sur les numéros 2, 3, 4, 6, 8, 12 et 24.
  • Précision précise, peu de jeu, apparence fine et structure solide pour assurer une rotation en douceur.

Diagram of BS-2 Universal Dividing Head, 1001-052

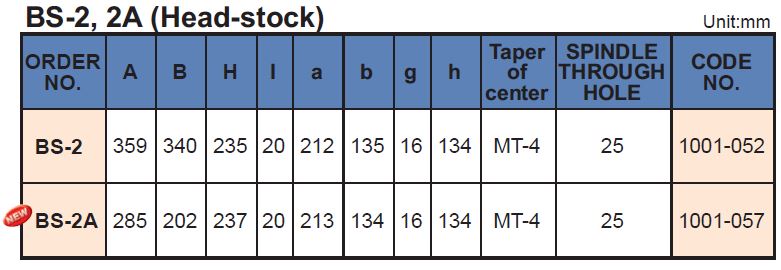

BS-2 (tête de stock) Unité : mm

No de commande A B H I a b g h Cône de centre BROCHE TROU TRAVERSANT CODE NO.
BS-2 359 340 235 20 212 135 16 134 MT-4 25 1001-052

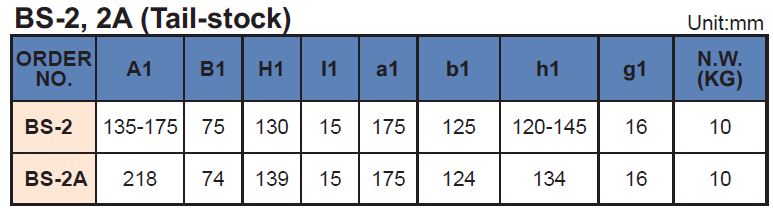

BS-2 (queue-stock) Unité : mm

No de commande A1 B1 H1 I1 a1 b1 h1 g1 N.O. (KG)
BS-2 135-175 75 130 15 175 125 120-145 16 1001-052
